Протокол магистрале ЦАН (Цонтроллер Ареа Нетворк) и ПРОФИБУС (Процесс Фиелд Бус) протокол имају различите захтеве за отпорност терминала када се користи М12 конектор. То је зато што су физички слој и методе преноса сигнала два протокола различити.
ЦАН бус протокол
1.Прикључни отпорници
Протокол ЦАН магистрале захтева да се терминални отпорник повеже на сваком крају магистрале. Типично, вредност ових отпорника је 120 ома.
2. Функција
Главна функција терминалног отпорника је да спречи рефлектовање сигнала на крају магистрале, чиме се обезбеђује интегритет сигнала. ЦАН магистрала је диференцијални метод преноса сигнала, а терминални отпорник помаже у усклађивању импедансе магистрале и смањењу рефлексије сигнала.
3. Локација
Завршни отпорник треба поставити на физички крај магистрале како би се осигурале електричне карактеристике магистрале.
ПРОФИБУС протокол
1. Завршни отпорник
ПРОФИБУС протокол такође захтева уградњу завршних отпорника на оба краја магистрале. ЗаПРОФИБУС ДП (децентрализовани периферни уређаји), завршни отпорник је обично 220 ома. ЗаПРОФИБУС ПА (Аутоматизација процеса), вредност завршног отпорника може бити другачија, али је такође за усклађивање импедансе и интегритет сигнала.
2. Функција
Слично ЦАН магистрали, функција ПРОФИБУС терминалног отпорника је да спречи рефлексију сигнала и обезбеди поузданост преноса података.
3. Положај
Терминални отпорник мора бити инсталиран на оба краја ПРОФИБУС мреже.
4. Под ПРОФИБУС протоколом, конфигурација са три отпора се обично односи на специфичан начин повезивања мрежног терминалног отпорника, који је уобичајен у ПРОФИБУС ДП (децентрализованим периферијама) апликацијама. Следеће је детаљно објашњење конфигурације са три отпора:
ПРОФИБУС ДП конфигурација терминалног отпорника
У ПРОФИБУС ДП мрежи, терминални отпорник се користи за усклађивање импедансе магистрале како би се осигурао интегритет и поузданост преноса сигнала. Конфигурација са три отпора је следећа:
- Два подударна отпорника: Ова два отпорника су обично 220 ома и повезани су између А линије (подаци +, обично зелено) и Б линије (подаци -, обично црвене) ПРОФИБУС-а и Вцц (+5В).
- Падајући отпорник: Овај отпорник је обично 390 ома и повезан је између Б линије (подаци -, црвена) и уземљења (ГНД).
Опис функције
- Два отпорника од 220 ома: Ови отпорници се користе за усклађивање са карактеристичном импедансом магистрале како би се спречила рефлексија сигнала.
- Један отпорник од 390 ома: Овај отпорник се користи за повлачење Б линије до потенцијала уземљења када нема сигнала за вожњу како би се осигурало стабилно стање када је магистрала неактивна.
Практична примена
Терминални отпорници морају бити конфигурисани на оба краја ПРОФИБУС мреже, а три отпорника морају бити повезана на сваком крају на горе наведени начин. Ова конфигурација се може постићи преко наменског модула терминалног отпорника или прекидача уграђеног у неке ПРОФИБУС уређаје.
све у свему

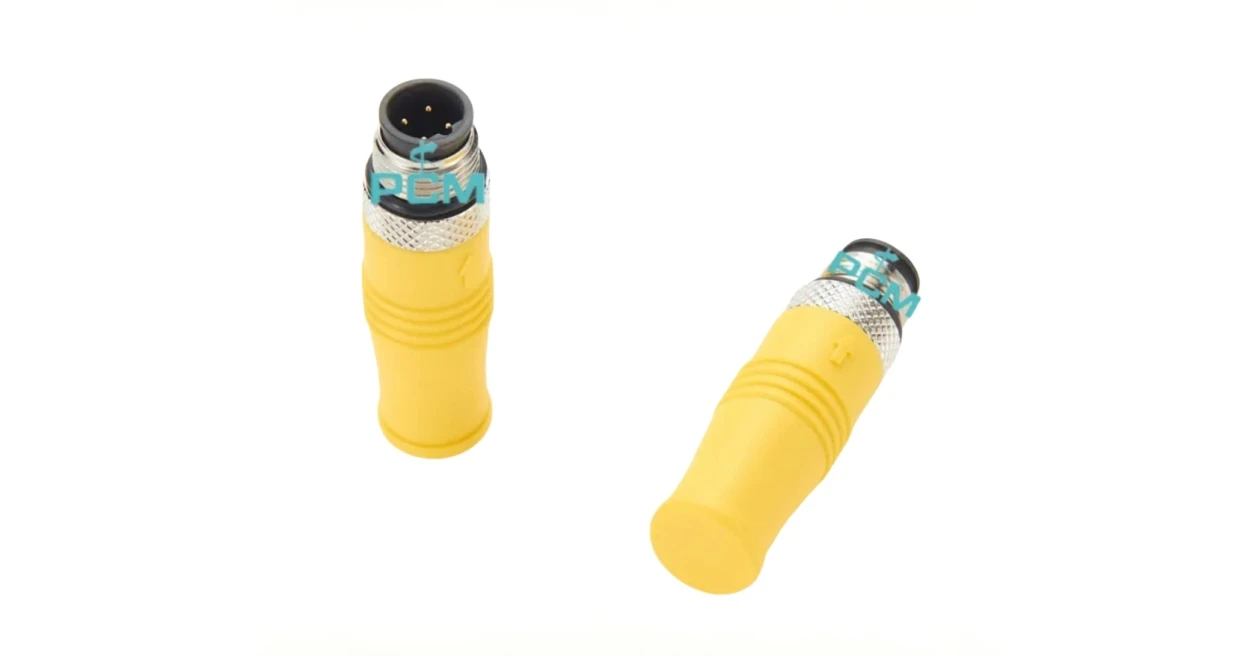

Према ПРОФИБУС протоколу, када се користе конектори кодирани М12, терминални отпорници се инсталирају на оба физичка краја мреже. Њихова главна функција је усклађивање импедансе магистрале, спречавање рефлексије сигнала и осигурање стабилности и поузданости комуникације. Ови терминални отпорници су обично конфигурисани са два отпорника од 220 ома и једним отпорником од 390 ома.
