Дуал-УСБ и ХДМИ адаптери за монтирање на панел за простор-Ограничени контролни ормари и ХМИ панели
Адаптери за монтирање на панел са два-порта комбинују два интерфејса-УСБ-А, УСБ-Ц или ХДМИ-у један компактни модул. Један изрез уместо два. Мање машинске обраде, чишћи распоред, бржа монтажа. Овај водич покрива пет уобичајених комбинација, како их навести и шта потврдити пре наручивања.
- Адаптери за монтажу на панел са два-порта комбинују два интерфејса у један модул, захтевајући само један изрез на плочи уместо два.
- Елиминише празнину која је иначе потребна између два одвојена једног{0}}изреза за један порт, враћајући употребљиву површину панела.
- Пет уобичајених комбинација: Дуал УСБ{{0}А, Дуал УСБ-Ц, УСБ-А + УСБ-Ц, ХДМИ + УСБ-А, ХДМИ + УСБ{{8}Ц.
- Погодно за контролне ормаре, ХМИ панеле, индустријске рачунаре, киоске и ОЕМ опрему са ограниченом површином предњег панела.
- За понуду наведите: комбинацију портова, димензије изреза на панелу, дебљину панела, дужину кабла и УСБ/ХДМИ верзију.
дефиниција:Адаптер за монтирање на панел са два{0}}порта је један модул који интегрише два екстерна интерфејса (УСБ, УСБ-Ц или ХДМИ) у једно кућиште-монтирано на панелу, омогућавајући инжењерима да обезбеде две тачке повезивања кроз једну позицију изреза на контролном ормару или табли опреме.
📋 Садржај
Проблем: простор на предњој плочи је фиксиран, захтеви за интерфејсом нису
Контролни ормани и ХМИ панели имају фиксни предњи панел. Једном када су екран, тастери, заустављање у нужди, индикаторска светла и уводнице каблова постављени, преостали простор за спољне сервисне портове је често ограничен на малу траку или угао.
У међувремену, савременој индустријској опреми је све више потребно више екстерних интерфејса у истој услужној области. ХМИ систему ће можда бити потребан ХДМИ за спољни монитор плус УСБ за тастатуру током конфигурације. Контролном ормару ће можда бити потребан УСБ-А за старе алате за одржавање плус УСБ-Ц за новије лаптопове. Инструменту за тестирање могу бити потребна два УСБ порта за истовремено евидентирање података и ажурирање фирмвера.
Када сваки интерфејс користи посебан адаптер за један{0}}порт, резултат је више изреза, више позиција за монтажу и пренатрпан распоред панела. За опрему произведену у серијама, ово такође умножава трошкове обраде, монтаже и контроле квалитета.

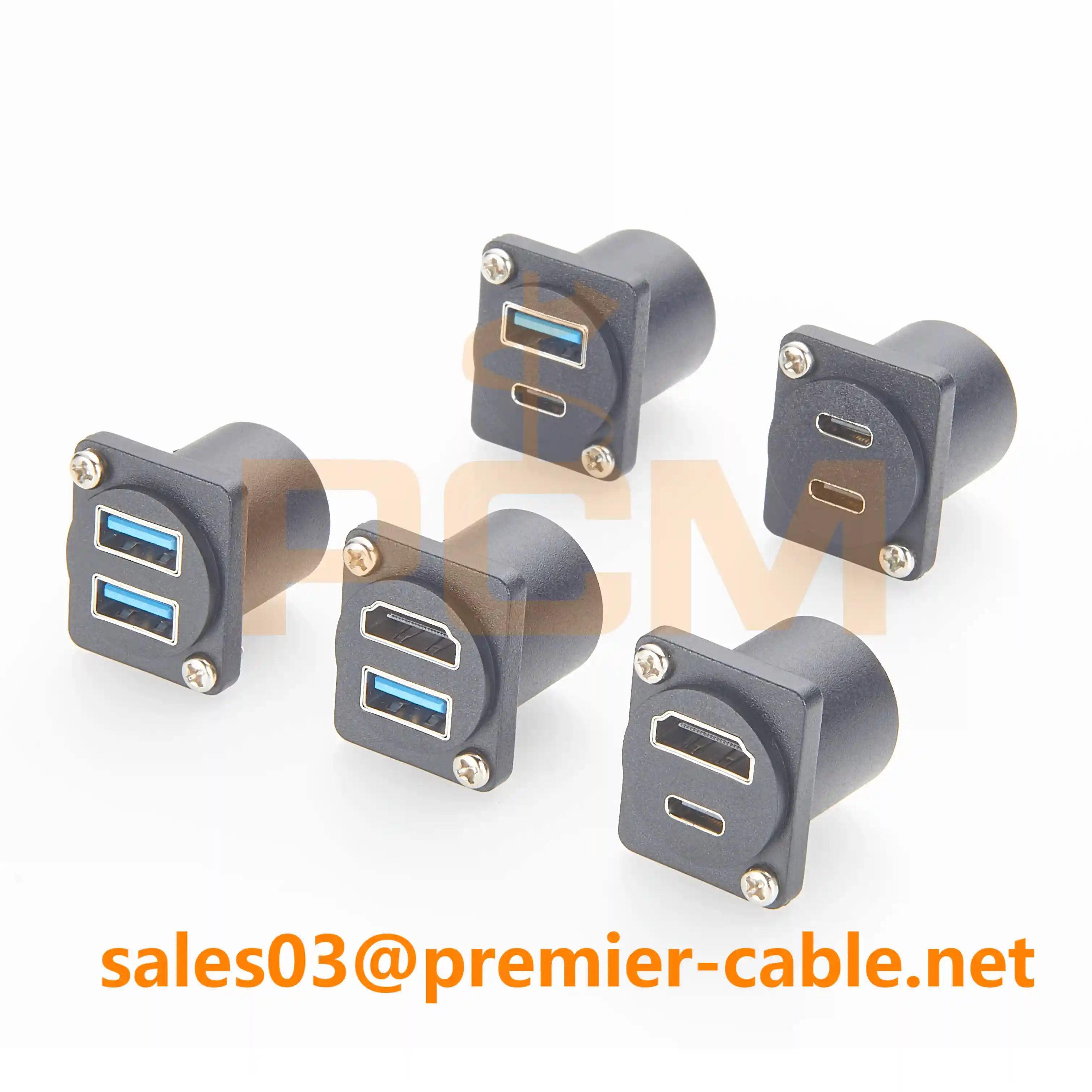

Колекција УСБ и ХДМИ адаптера за монтажу на панел

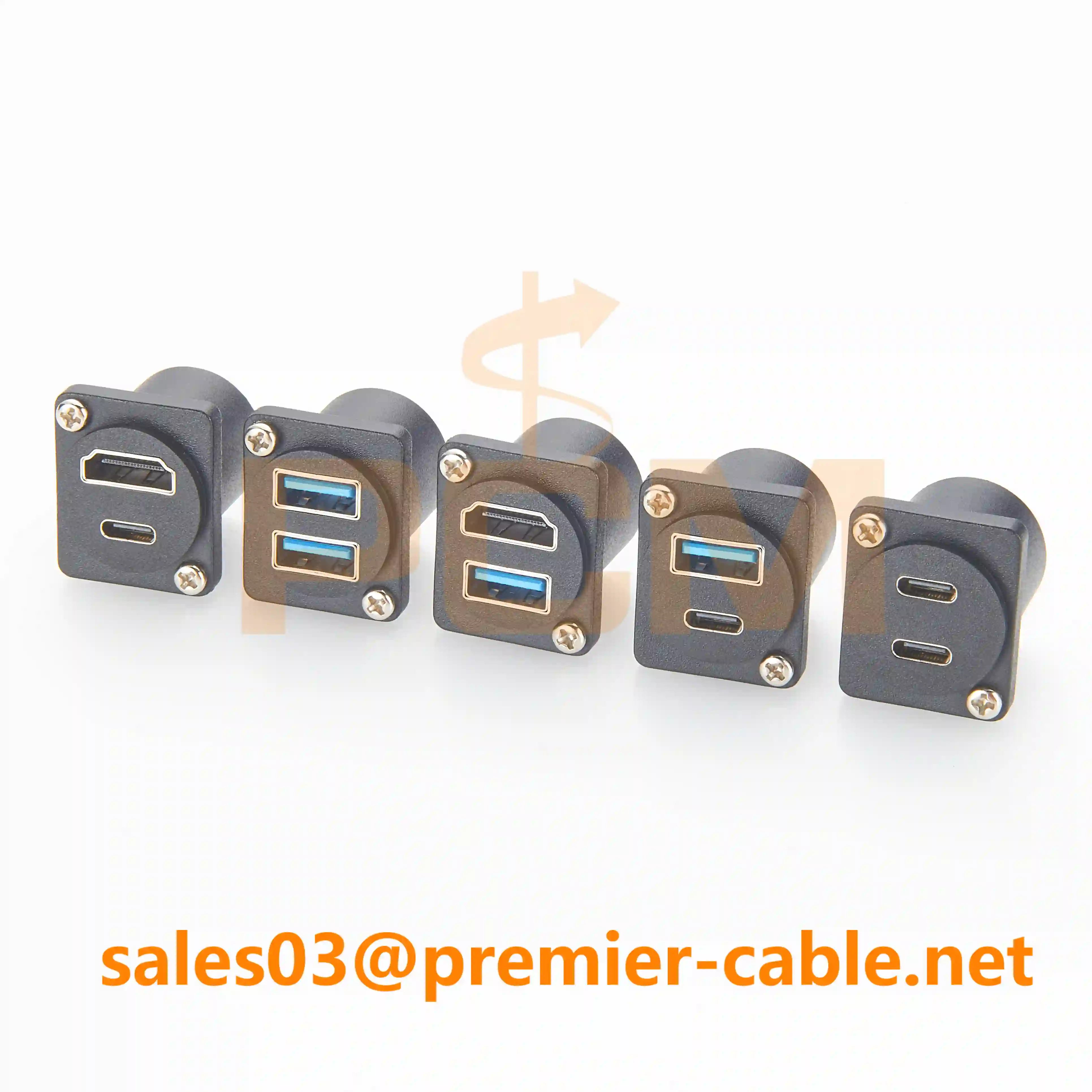

Дуал{0}}Опције комбинације портова

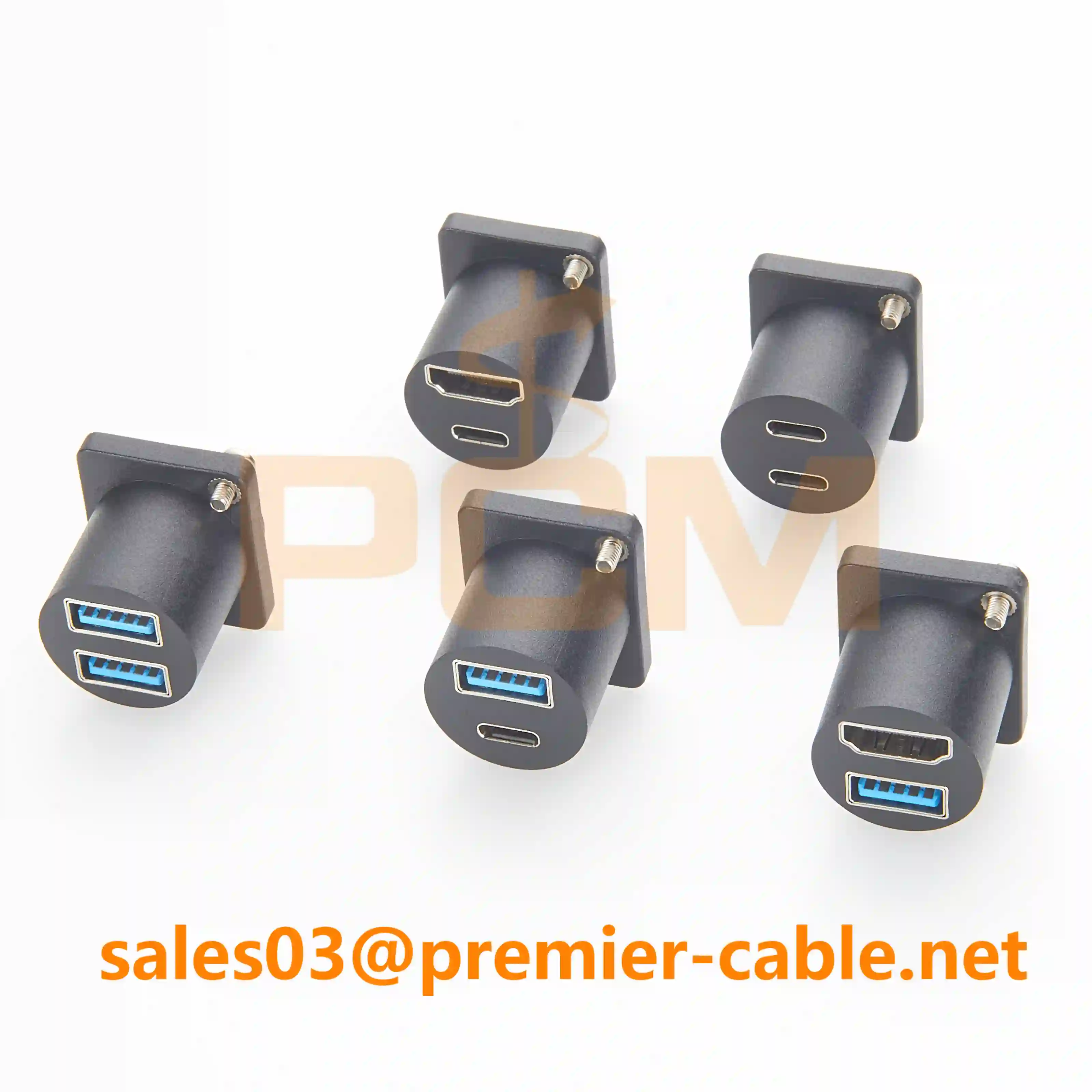

Комплетан асортиман за контролне ормаре
Један-порт у односу на двоструки{1}}порт: шта се мења у пракси
Уштеда простора није само сам изрез. Минимални размак између два суседна отвора-неопходан за одржавање крутости панела-је у потпуности елиминисан са двоструким-модулом.
| Ставка | Два адаптера са једним{0}}портом | Један адаптер за два{0}}порта |
|---|---|---|
| Потребни су изрези на плочи | 2 одвојена отвора | 1 комбиновани отвор |
| Укупна коришћена површина панела | Већи (укључујући међу{0}}размак) | Мањи (размак елиминисан) |
| Положаји завртња | 4 (2 по адаптеру) | 2 |
| Унутрашњи каблови | 2 одвојена репа | 1 или 2 репа из једног модула |
| Монтажни кораци | Монтирајте, поравнајте, поправите × 2 | Монтирајте, поравнајте, поправите × 1 |
| Изглед панела | Два одвојена отвора | Један чист интегрисани отвор |
Пет уобичајених комбинација{0}}двоструких портова
Дуал УСБ-А
Два УСБ{0}}А порта у једном модулу панела. Погодно за опрему која користи старе УСБ периферне уређаје: УСБ дискове, тастатуре, мишеви, скенере бар кодова, лаптопове за одржавање. Опције УСБ верзије: УСБ 2.0 или УСБ 3.0. За већину задатака индустријског одржавања (отпремање фирмвера, преузимање евиденције), УСБ 2.0 је довољан. УСБ 3.0 је пожељнији када се велике датотеке са подацима редовно преносе.
Дуал УСБ-Ц
Два УСБ{0}}Ц порта у једном модулу. Погодно за новије дизајне опреме која користи тип-Ц за пренос података, пуњење или обоје.
⚠ Важно:УСБ-Ц је фактор облика конектора, а не један протокол. Пре наручивања, потврдите да ли сваки порт треба да подржава само податке, податке + пуњење или податке + видео (Алт Моде). Не подржавају сви УСБ-Ц адаптери за панеле све функције.

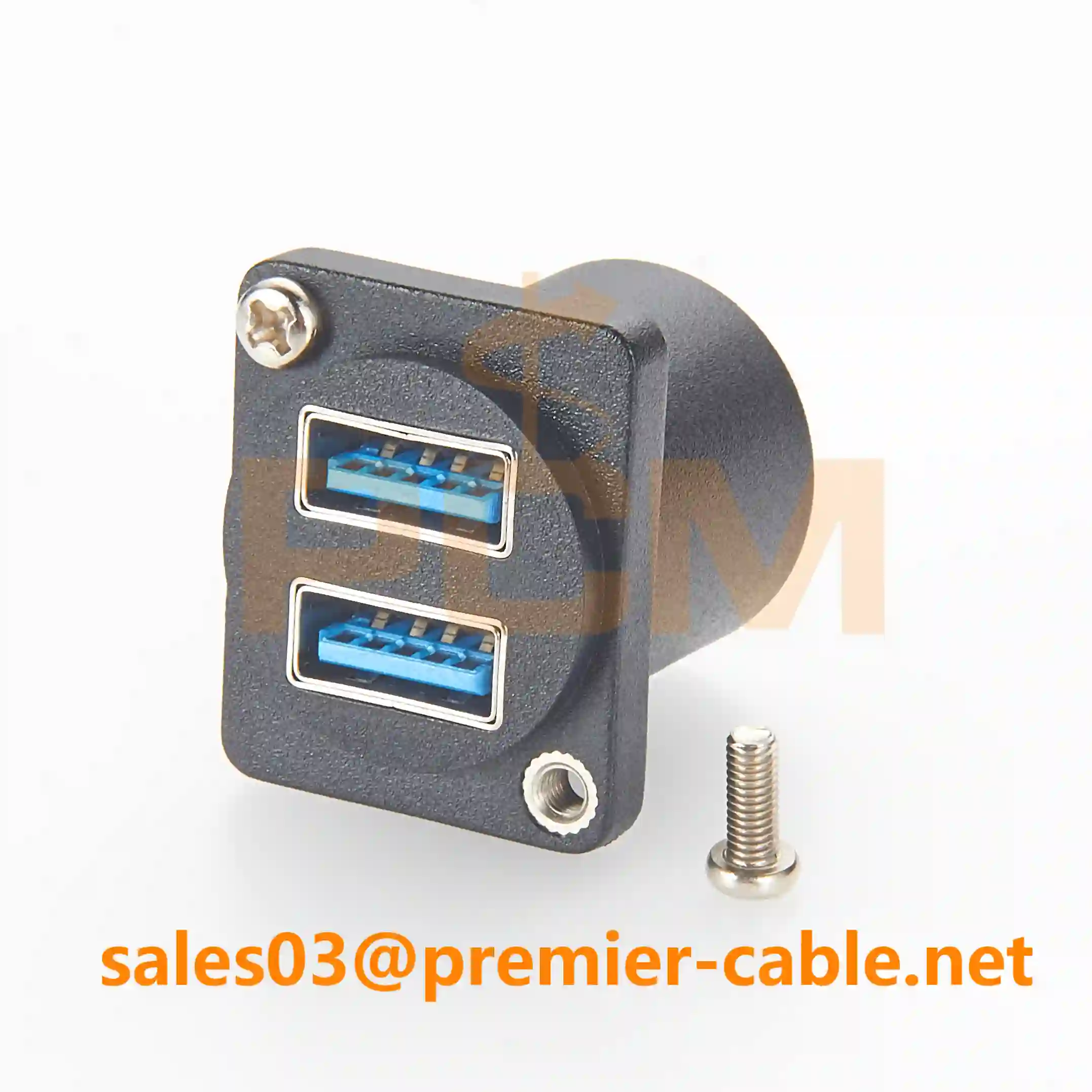

Дуал УСБ{0}}А адаптер за постављање на панел

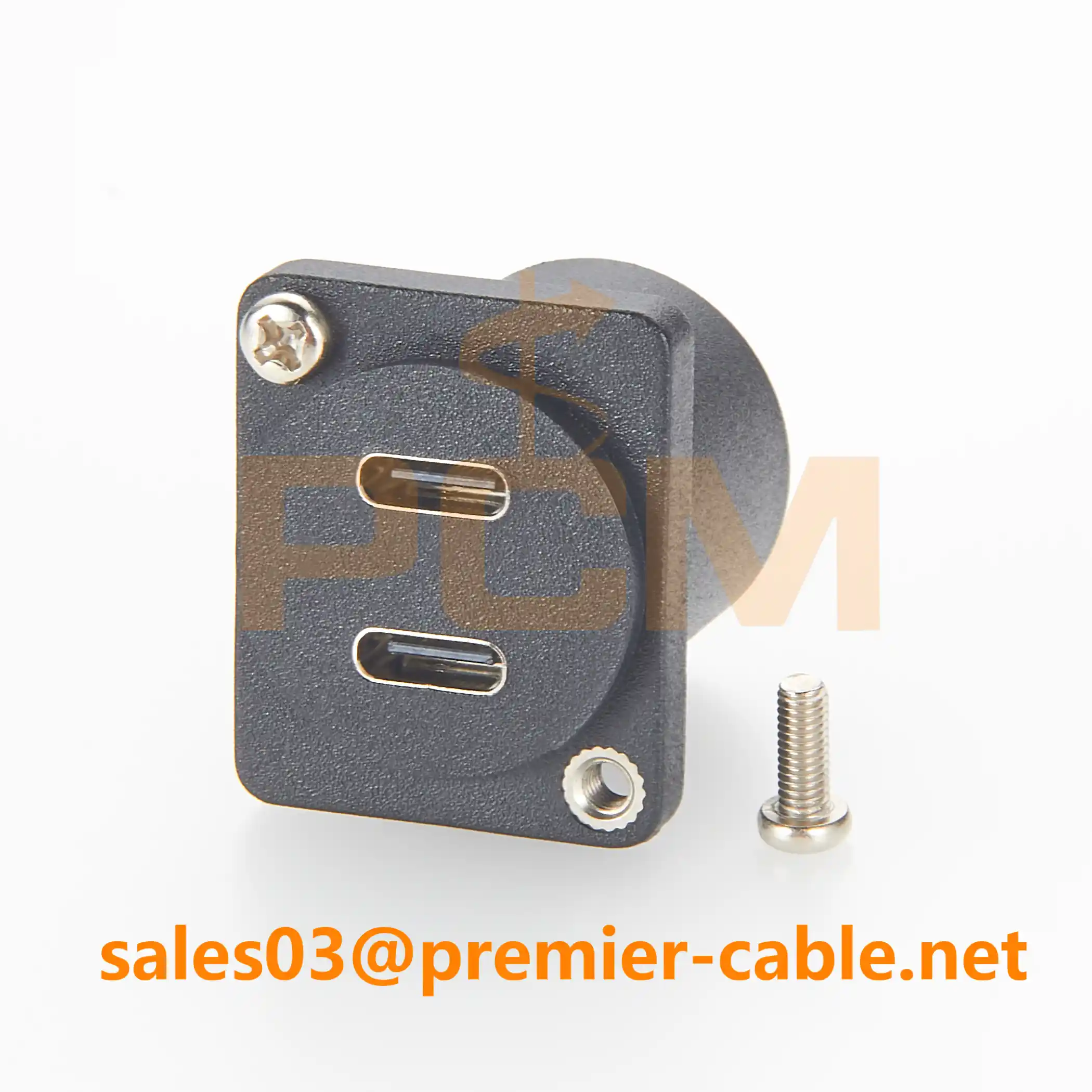

Дуал УСБ{0}}Ц адаптер за постављање на панел
УСБ-А + УСБ-Ц адаптер за постављање на плочу
УСБ-А + УСБ-Ц
Један УСБ{0}}А и један УСБ-Ц у једном модулу. Практична комбинација-периода прелаза за опрему која мора да служи и старим УСБ-А уређајима и новијим уређајима{5}}Ц. Ово је тренутно најчешћи захтев произвођача ОЕМ опреме јер покрива и постојеће алате за одржавање и новије лаптопове без потребе да корисници носе адаптере.
ХДМИ + УСБ-А
Један ХДМИ и један УСБ{0}}А у једном модулу. Погодно за ХМИ панеле, уграђене рачунаре и контролне системе којима је потребан излаз екрана + периферни приступ са предње плоче. Приликом навођења, потврдите ХДМИ верзију (1.4 за 1080п, 2.0 за 4К @ 60 Хз) и да ли је потребан активни кабл за дуже каблове са задње стране.
ХДМИ + УСБ-Ц
Један ХДМИ и један УСБ{0}}Ц у једном модулу. Погодно за новије компактне системе где су оператеру потребни и екстерни екран и подаци типа-Ц или приступ пуњењу са једне области сервисне табле.

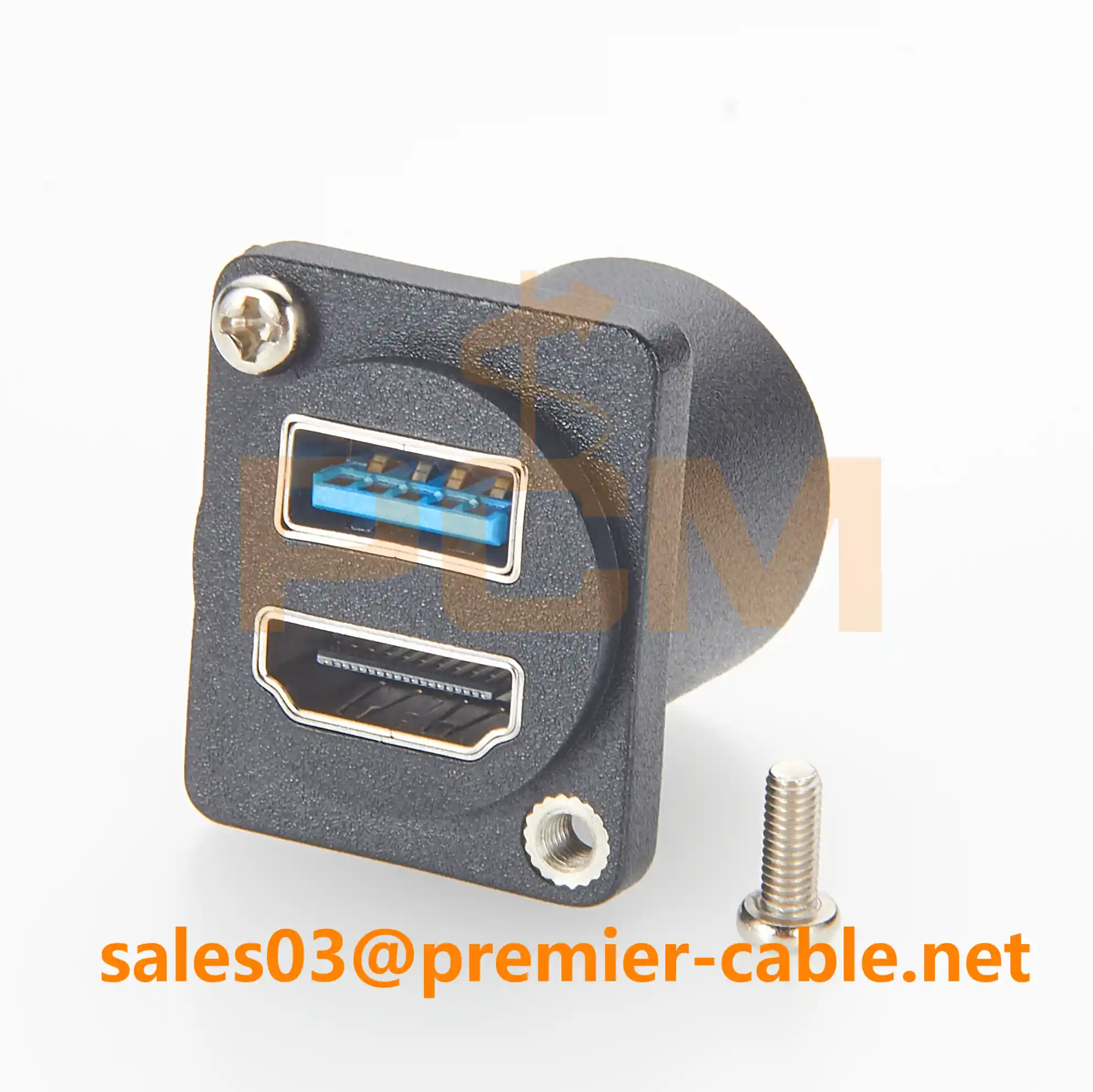

ХДМИ + УСБ-Адаптер за постављање на панел

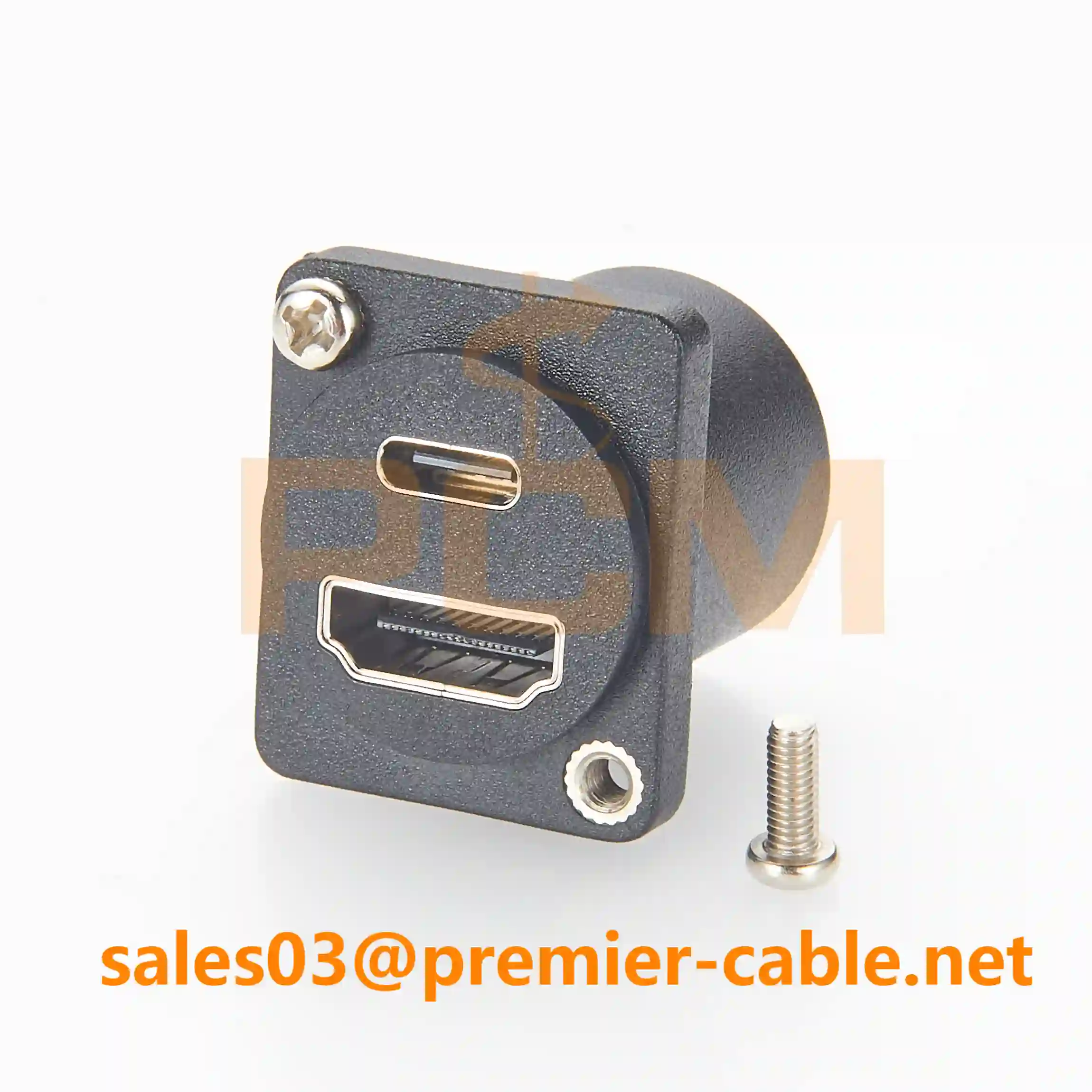

ХДМИ + УСБ-Ц адаптер за постављање на плочу
Механичке спецификације које треба потврдити пре наручивања
Адаптери са два-порта захтевају пажљивију проверу димензија него верзије са једним-портом јер је изрез на плочи већи и размак позади је критичнији.
Мора{0}}потврдити ставке
- Комбинација портова.Која су два интерфејса потребна?
- Димензије изреза на панелу.Величина правоугаоног отвора у металној плочи.
- Опсег дебљине панела.Проверите да ли адаптер подржава стварну дебљину кућишта; дебљи панели могу захтевати проширене{0}}варијанте навоја.
- Дужина и смер задњег кабла.Колико простора је доступно иза панела? Да ли кабл треба да изађе право, под углом од 90 степени или под одређеним углом?
- УСБ / ХДМИ верзија.Ово одређује спецификације унутрашњег ожичења и конектора.
Добро-за-потврђивање ставки (за прилагођене пројекте)
| Параметар | Шта навести |
|---|---|
| Размак рупа за завртње | Удаљеност од центра-до-центра |
| Димензије предње прирубнице | Укупна видљива површина на предњој страни панела |
| Материјал за становање | Легура цинка, алуминијум или пластика |
| Захтев за заштиту | Потпуно метална заштита за ЕМЦ{0}}осетљива окружења |
| ИП рејтинг | ИП20 стандард; ИП65/ИП67 за излагање прашини или прскању |
| Пол задњег конектора | Женски-на-женски пролаз-кроз или реп кабла |
📩 Савет за ОЕМ пројекте
Давање цртежа панела са унутрашњим димензијама зазора је најбржи начин да се потврди уклапање. Ово елиминише-и-назад на толеранције пресека и задње каблове.
Често постављана питања
Могу ли два порта у адаптеру са два{0}}порта имати различите дужине кабла?
Да. Прилагођене верзије могу имати различите дужине задњег кабла за сваки порт. Ово је уобичајено када су две унутрашње прикључне тачке на различитим растојањима иза панела.
Коју дебљину панела обично подржавају{0}}адаптери са два порта?
Већина стандардних верзија подржава уобичајене индустријске дебљине панела и кућишта. За дебља кућишта, доступне су варијанте монтаже са продуженим-навојем или стезаљком-. Потврдите са добављачем да ли је дебљина панела изван стандардног опсега.
Да ли су адаптери са два{0}}порта доступни у верзијама са ИП65 оценом?
Стандардне верзије су обично ИП20 (у затвореном простору, без прскања). Верзије ИП65/ИП67 са заптивкама и запечаћеним поклопцима доступне су за прање-напоље или на отвореном, али морају бити специфициране у фази понуде.
Да ли УСБ-Ц на адаптеру за плочу подржава пуњење и видео?
Није нужно. УСБ-Ц је фактор облика конектора. Да ли одређени адаптер за панел подржава само податке, податке + пуњење или податке + видео (Алт Моде) зависи од унутрашњег ожичења. Увек потврдите потребну функцију пре наручивања.
Шта се дешава са квалитетом ХДМИ сигнала на дужим задњим кабловима?
За ХДМИ при вишим резолуцијама, пасивни каблови имају практичну границу дужине преко које сигнал може деградирати. Ако је задњи кабл дугачак, проверите са добављачем да ли је потребан активни кабл или уређај за подешавање сигнала.
Потребан вам је прилагођени адаптер за монтажу на панел{0} са два порта?
Пошаљите нам својекомбинација портова, величина изреза на панелу, дебљина панела, дужина задњег кабла и УСБ/ХДМИ верзија. Потврдићемо уклапање и вратити цртеж.
- Доступне су стандардне комбинације (Дуал УСБ-А, Дуал УСБ-Ц, УСБ-А + УСБ{{4}Ц, ХДМИ + УСБ-А, ХДМИ + УСБ{{8}Ц).
- Прилагођена дужина кабла, материјал кућишта и распоред портова доступни за ОЕМ пројекте.
- Нисте сигурни која комбинација одговара? Опишите свој изглед панела и ми ћемо га препоручити.
Извор Дуал- УСБ и ХДМИ адаптери за постављање на панел
Премиер Цаблепроизводи два-порта УСБ-А, УСБ-Ц и ХДМИ адаптера за монтирање на панел за контролне ормаре, ХМИ панеле, индустријске рачунаре, киоске и ОЕМ опрему. Доступне су стандардне и прилагођене конфигурације. Контактирајте наш инжењерски тим за подршку спецификацијама или понуду.
