ПЦМ-ЗЦ-0014 МАТЕ-АКС на Факра склоп кабла, конектор компатибилан алтернатива ТЕ Цоннецтивити серији 2081393
Премиер Цабле ПЦМ-ЗЦ-0014 је МАТЕ-АКС то Факра склоп аутомобилског РФ кабла дизајниран као алтернатива ТЕ Цоннецтивити 2081393 серији компатибилних конектора. Доступан у дужинама од 0,5 м, 1 м, 2 м, 10 м и прилагођеним дужинама.
Мета Титле:ПЦМ-ЗЦ-0014 МАТЕ-АКС на Факра склоп кабла компатибилан са ТЕ 2081393 серијом
Мета опис:Премиер Цабле ПЦМ-ЗЦ-0014 је МАТЕ-АКС то Факра склоп аутомобилског РФ кабла дизајниран као алтернатива ТЕ Цоннецтивити 2081393 серији компатибилних конектора. Доступан у дужинама од 0,5 м, 1 м, 2 м, 10 м и прилагођеним дужинама.
Садржај
Преглед производа
Премиер Цабле ПЦМ-ЗЦ-0014 је склоп аутомобилског РФ кабла дизајниран са истом конфигурацијом конектора МАТЕ-АКС до Факра као склопови каблова серије ТЕ Цоннецтивити 2081393.
Овај склоп каблова има 4-у-1 Мини Факра МАТЕ-АКС конектор на једном крају и стандардни Факра женски конектор на другом крају. Погодан је за аутомобилске апликације за пренос РФ сигнала где компактни вишеканални МАТЕ-АКС интерфејс треба да буде повезан са стандардним Факра прикључним тачкама.
ПЦМ-ЗЦ-0014 се може користити као конектор-компатибилан и апликација{4}}компатибилна алтернатива за купце који траже склоп каблова МАТЕ-АКС до Факра који се односи на ТЕ Цоннецтивити 2081393-1, 2081393-2, 2081393, 2081393-33 2081393-5 и 2081393-6 референтни делови.
Поред стандардних дужина каблова, Премиер Цабле такође подржава производњу по мери, укључујући проширену верзију од 10-метара за ауто-РФ рутирање на велике удаљености.

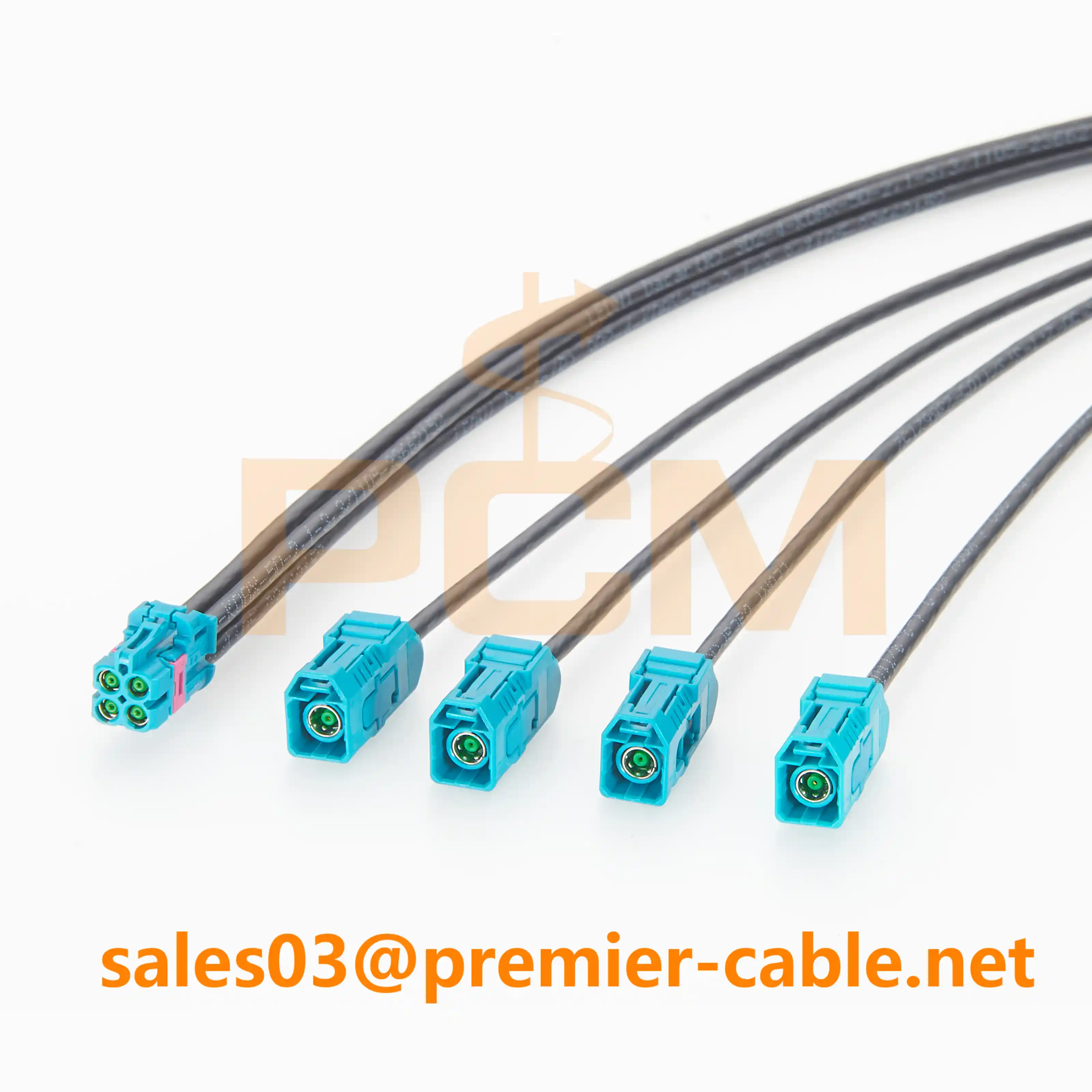

ПЦМ-ЗЦ-0014: склоп кабла МАТЕ-АКС до Факра
Преглед производа за склоп РФ каблова за аутомобиле
Конфигурација конектора
| Цоннецтор Поситион | Број дела конектора | Опис |
|---|---|---|
| Крај А | 1-2298721-9 | 4-у-1 Мини Факра МАТЕ-АКС конектор |
| Крај Б | 2-2326910-0 | Стандардни Факра женски конектор |
Конфигурација конектора је заснована на структури склопа кабла МАТЕ-АКС то Факра, што га чини погодним за аутомобилске РФ системе, антенске модуле, сензорске платформе и апликације за високо{1}}пренос сигнала.
Крај А: 4- Мини Факра МАТЕ-АКС конектор
Крај Б: Стандардни Факра женски конектор
Референца серије ТЕ Цоннецтивити 2081393
ТЕ Цоннецтивити 2081393 Серија каблова МАТЕ-АКС до Факра склопови каблова су углавном наведени са различитим дужинама каблова. Смер конектора и концепт склопа кабла остају у истој конфигурацији МАТЕ-АКС то Факра.
| ТЕ Цоннецтивити Референтни број дела | Наведена дужина кабла | Конфигурација |
|---|---|---|
| 2081393-1 | 0.3 m | МАТЕ{0}}АКС до склопа кабла Факра |
| 2081393-2 | 600 мм | МАТЕ{0}}АКС до склопа кабла Факра |
| 2081393-3 | 1 m | МАТЕ{0}}АКС до склопа кабла Факра |
| 2081393-4 | 2000 мм | МАТЕ{0}}АКС до склопа кабла Факра |
| 2081393-5 | 3000 мм | МАТЕ{0}}АКС до склопа кабла Факра |
| 2081393-6 | 5000 мм | МАТЕ{0}}АКС до склопа кабла Факра |
Премиер Цабле ПЦМ-ЗЦ-0014 Унакрсна референца
| Број дела Премиер кабла | ТЕ Цоннецтивити Референце | Премиер Цабле Ленгтх | Инжењерска напомена |
|---|---|---|---|
| ПЦМ-ЗЦ-0014-0,5М | Референца на ТЕ 2081393-2 | 0.5 m | Иста конфигурација конектора МАТЕ-АКС за Факра; прилагођена краћа дужина у поређењу са референцом од 600 мм |
| ПЦМ-ЗЦ-0014-1М | Компатибилна алтернатива ТЕ 2081393-3 | 1 m | Иста конфигурација конектора МАТЕ-АКС за Факра конектор |
| ПЦМ-ЗЦ-0014-2М | Компатибилна алтернатива ТЕ 2081393-4 | 2 m | Иста конфигурација конектора МАТЕ-АКС за Факра конектор |
| ПЦМ-ЗЦ-0014-10М | Верзија продужене дужине | 10 m | Прилагођено решење{0}}на даљину изван стандардних наведених ТЕ референтних дужина |
Инжењерско позиционирање:ПЦМ-ЗЦ-0014 се не позиционира као копирани производ или оригинална замена за ТЕ. Позициониран је као -компатибилна алтернатива и унакрсна{5}}референтна решења за монтажу кабла за купце којима је потребан МАТЕ-АКС до Факра аутомобилски РФ кабл са флексибилним опцијама дужине.
Обим компатибилности
ПЦМ-ЗЦ-0014 је дизајниран као конектор-компатибилан и{5}}компатибилан са апликацијама, алтернатива ТЕ Цоннецтивити 2081393 серије МАТЕ-АКС до Факра кабловских склопова.
Компатибилност се заснива на следећим тачкама:
- МАТЕ-Конфигурација конектора од АКС до Факра
- 4-у-1 Мини Факра МАТЕ-АКС интерфејс
- Стандардни Факра женски интерфејс за повезивање
- Апликација за склапање РФ каблова за аутомобиле
- Слична инсталација и концепт усмеравања сигнала
- Подршка прилагођене дужине кабла за различите распореде возила
Коначну валидацију треба потврдити у складу са електричним, механичким, еколошким захтевима и захтевима{0}}система.
Доступне дужине каблова
Премиер Цабле ПЦМ-ЗЦ-0014 је доступан у следећим стандардним дужинама:
- 0,5 метара
- 1 метар
- 2 метра
- 10 метара
Прилагођене дужине каблова су доступне на захтев.
За пројекте који захтевају исту конфигурацију конектора али различиту дужину кабла, Премиер Цабле може да подржи прилагођену производњу склопова каблова МАТЕ-АКС до Факра на основу цртежа, узорака или техничких захтева корисника.
Проширено 10-метарско решење МАТЕ-АКС до Факра кабла
Једна кључна предност Премиер Цабле ПЦМ-ЗЦ-0014 је доступност продуженог кабла од 10 метара.
У поређењу са уобичајено наведеним референтним дужинама серије ТЕ Цоннецтивити 2081393, верзија од 10-метара пружа дужу опцију рутирања за модерне архитектуре возила и сложене РФ распореде у возилу.
10-метарски склоп кабла МАТЕ-АКС до Факра је погодан за:
- Рутирање АДАС сензора{0}}на даљину
- Кровни{0}}системи антена
- Модули антене за пераје ајкуле
- Централизоване платформе контролера домена
- Комуникациони системи аутономне вожње
- Високо{0}}рутирање аутомобилске РФ магистрале
- Архитектуре возила које захтевају дуже стазе каблова
Ова опција продужене дужине помаже купцима да поједноставе набавку када стандардне дужине каталога не могу да испуне захтеве за инсталацију пројекта.

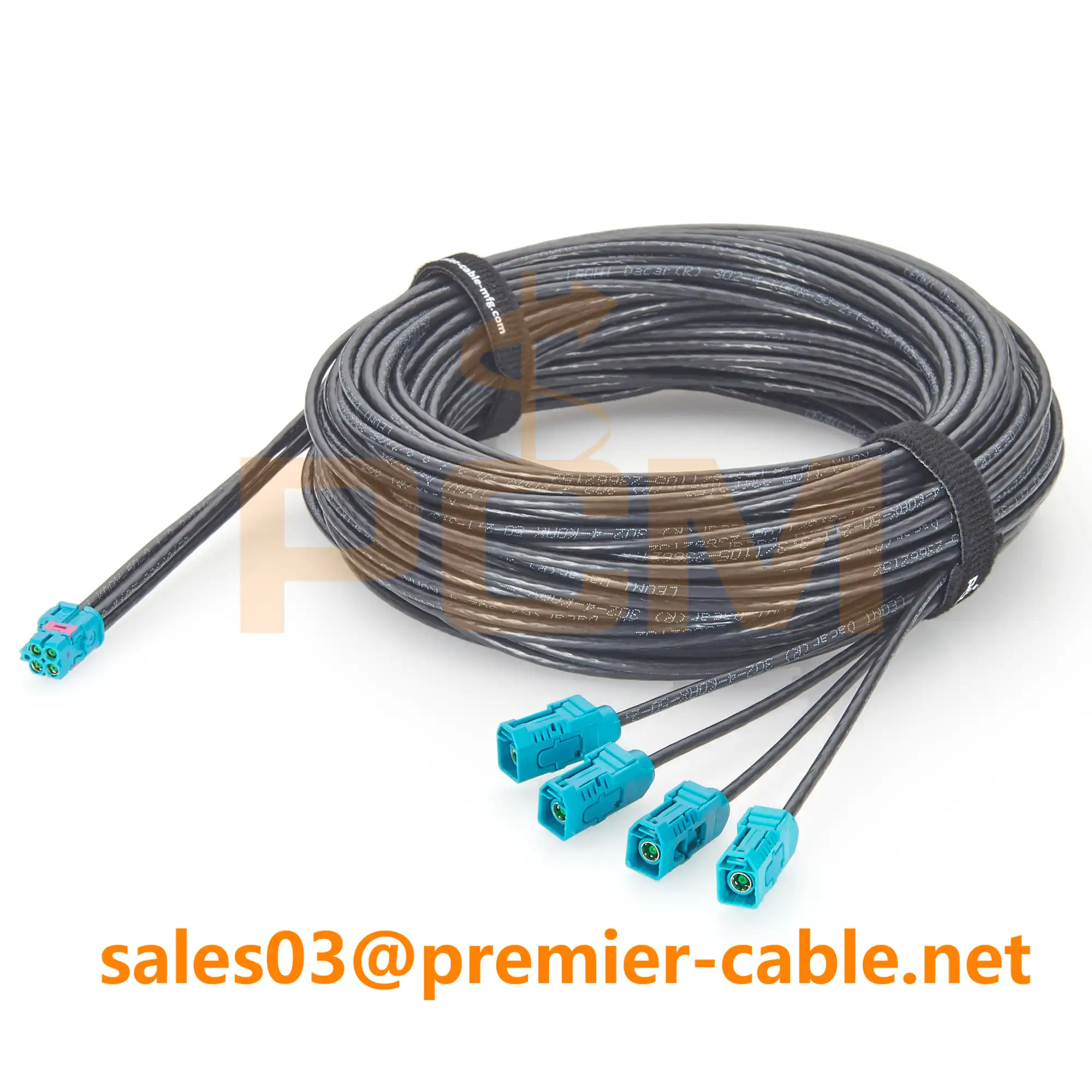

Продужени 10-метарски МАТЕ-АКС до Факра кабла
Решење за{0}}аутомобилско РФ рутирање на велике удаљености
Инжењерска валидација и подршка за тестирање
За пројекте монтаже аутомобилских РФ каблова, сама компатибилност конектора није увек довољна. Електрична и механичка валидација такође може бити потребна у зависности од коначне платформе возила и окружења примене.
Премиер Цабле може да подржи захтеве за проверу{0} засноване на пројекту, укључујући:
- Тест континуитета
- Визуелни преглед
- Провера спајања конектора
- Провера дужине кабла
- Провера импедансе, ако је применљиво
- Тест губитка уметања, ако је применљиво
- ВСВР тест, ако је применљиво
- Дискусија о заштити и РФ перформансама на основу захтева пројекта
Испитне ставке и критеријуми прихватања могу се дискутовати у складу са техничким спецификацијама купаца.
Кључне карактеристике
- Конектор{0}}компатибилна алтернатива серији ТЕ Цоннецтивити 2081393
- 4-у-1 Мини Факра МАТЕ-АКС до стандардне Факра женске конфигурације
- Користи МАТЕ-АКС конектор 1-2298721-9 и Факра конектор 2-2326910-0
- Погодно за пренос РФ сигнала у аутомобилима
- Доступан у дужинама од 0,5 м, 1 м, 2 м и 10 м
- Доступна производња дужине кабла по мери
- Продужена верзија од 10-метара за рутирање возила на велике удаљености
- Погодно за аутомобилске антене, сензоре, АДАС и телематичке апликације
- Подршка за склапање ОЕМ и ОДМ каблова
- Инжењерска подршка за избор конектора и каблова
Апликације
ПЦМ-ЗЦ-0014 МАТЕ-АКС до Факра склопови каблова су погодни за аутомобилске РФ и апликације за пренос сигнала високе фреквенције, укључујући:
- АДАС сензорски системи
- ГНСС / ГПС антенски модули
- Управљачке јединице телематике
- Системи антена за пераја ајкуле
- Радарски комуникациони модули
- Аутономне платформе за вожњу
- Централизоване рачунарске архитектуре возила
- Висока{0}}фреквенција у-усмеравању РФ сигнала возила
- Аутомобилске антене и комуникациони системи
Зашто одабрати Премиер Цабле ПЦМ-ЗЦ-0014?
Премиер Цабле ПЦМ-ЗЦ-0014 пружа флексибилну опцију извора за купце који траже склоп кабла МАТЕ-АКС до Факра компатибилан са конфигурацијом конектора серије ТЕ Цоннецтивити 2081393.
У поређењу са фиксним каталошким дужинама, Премиер Цабле подржава и стандардне и прилагођене дужине каблова, укључујући продужену верзију од 10-метара за РФ апликације у аутомобилима на велике удаљености.
Купци могу да изаберу Премиер Цабле ПЦМ-ЗЦ-0014 за:
- Алтернативни извори за апликације везане за серију ТЕ 2081393
- Флексибилно прилагођавање дужине кабла
- Проширено решење МАТЕ-АКС од 10- метара до Факра
- Пројектна{0}}инжењерска подршка
- Производња ОЕМ / ОДМ каблова
- Подршка за производњу узорака и мале{0}}серијске производње
- Прилагођавање склопа РФ каблова на основу захтева купаца
Информације о упиту
Ако тражите склоп кабла МАТЕ-АКС до Факра компатибилан из серије ТЕ 2081393, пошаљите нам следеће информације за понуду:
- Потребна дужина кабла
- Оријентација конектора
- Тип кабла или спецификација кабла
- Количина
- Окружење апликације
- Захтеви за електрична испитивања
- Механички или еколошки захтеви
- Референтни ТЕ број дела, ако је доступан
Премиер Цабле може да подржи стандардна и прилагођена МАТЕ-АКС то Факра решења за монтажу аутомобилских РФ каблова за АДАС, антене, телематику, ГНСС, радаре и апликације за аутономну вожњу.
Обавештење о жиговима:ТЕ Цоннецтивити, ТЕ, МАТЕ-АКС и Факра- бројеви повезаних делова су жигови или референтни бројеви делова њихових власника. Премиер Цабле ПЦМ-ЗЦ-0014 је независно произведен кабловски склоп дизајниран као алтернатива-компатибилна конектору за потребе референци и унакрсног референцирања.
